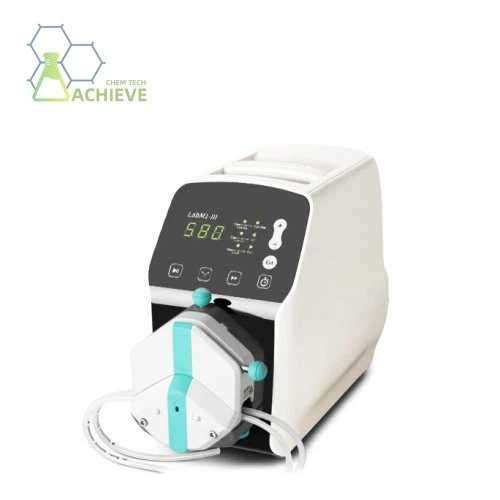

Pam peristaltik dengan kawalan aliran
Julat aliran: 0. 0053-6000 ml/min
2. Pam Peristaltik Basic: Siri Labm
Julat aliran: 0. 0053-3100 ml/min
3. Pam peristaltik industri
Julat kelajuan: 0. 1-600 rpm
Description/kawalan
Parameter teknikal
Pam peristaltik dengan kawalan aliranadalah sejenis ketepatan tinggi dan peralatan penyampaian cecair yang boleh dipercayai, kawalan alirannya adalah kestabilan yang tepat dan tinggi, jadi ia digunakan secara meluas dalam banyak industri. Ia mencapai kawalan aliran melalui penyemperitan belos atau hos. Semasa proses kerja, hos dimampatkan, dan tekanan di dalam ruang pam naik, dengan itu menolak cecair keluar melalui outlet. Apabila roller tekanan dilonggarkan, hos secara automatik akan pulih, menyerap cecair luaran, dan menyelesaikan proses pengangkutan bendalir. Dengan mengendalikan mampatan dan pelepasan roller tekanan dengan tepat, kawalan aliran yang tepat dapat dicapai.
Pam peristaltik dengan kawalan aliran memantau aliran secara real time melalui sensor terbina dalam, dan menghantar data kepada pengawal, yang menyesuaikan pemacu mengikut nilai aliran pratetap, dengan itu mencapai kawalan aliran yang tepat. Di samping itu, beberapa pam peristaltik canggih juga menyokong kawalan jauh, paparan aliran, aliran kumulatif dan fungsi lain, mudah bagi pengguna untuk menjalankan pemantauan dan operasi masa nyata.
Komponen dan struktur teras
► Komponen teras
A. hos
1) Bahan: Biasanya diperbuat daripada elastomer thermoplastic tahan karat, tahan karat, seperti silikon, getah fluorin dan sebagainya.
2) Fungsi: Sebagai saluran untuk penghantaran bendalir, kecacatan hos di bawah penyemperitan penggelek atau cam dan kembali ke bentuk asalnya, menolak cecair ke hadapan.
3) Ciri -ciri: Ia mempunyai keanjalan yang baik dan rintangan haus, dan dapat mengekalkan ciri -ciri aliran yang stabil untuk masa yang lama.
B. Rollers/Cams
1) Bahan: Biasanya diperbuat daripada bahan kekerasan yang tahan haus, seperti keluli tahan karat, seramik dan sebagainya.
2) Fungsi: Melalui putaran untuk memampatkan hos, untuk mencapai penghantaran cecair. Reka bentuk roller atau cam secara langsung mempengaruhi ketepatan dan kestabilan kawalan aliran.
3) Ciri -ciri: Profil dan dimensi yang tepat memastikan ubah bentuk seragam hos apabila diperas.
C. stepper motor/motor servo
1) Fungsi: Sebagai sumber memandu pam peristaltik, motor stepper atau motor servo menyedari kawalan tepat kadar aliran dengan tepat mengawal kelajuan dan kedudukan roller/cam.
2) Ciri-ciri: Dengan kawalan langkah ketepatan tinggi atau fungsi kawalan gelung tertutup, untuk memastikan kestabilan dan ketepatan aliran.
D. Sensor aliran
1) Fungsi: Pemantauan masa nyata aliran bendalir dan penghantaran data ke sistem kawalan.
2) Ciri-ciri: Ia mempunyai ciri-ciri kepekaan yang tinggi, ketepatan tinggi dan tindak balas yang cepat, yang dapat memastikan masa nyata dan ketepatan kawalan aliran.
E. Sistem Kawalan
1) Fungsi: Menerima data sensor aliran dan mengawal motor stepper/motor servo dengan tepat mengikut nilai aliran pratetap.
2) Ciri -ciri: Biasanya menggunakan algoritma kawalan lanjutan, seperti kawalan PID, untuk memastikan kestabilan dan ketepatan aliran.
► Ciri -ciri struktur
A. Reka bentuk modular
Pam peristaltik biasanya modular dalam reka bentuk untuk penyingkiran mudah dan penggantian komponen teras seperti hos, penggelek/cam, dll.
Reka bentuk modular juga menjadikan pam peristaltik mudah untuk mengekalkan dan mengekalkan, mengurangkan kos penggunaan.
B. Reka bentuk pengedap
Pam peristaltik biasanya mempunyai ketegangan yang baik dalam struktur, yang boleh mencegah kebocoran cecair dan pencerobohan bahan pencemar luaran.
Reka bentuk pengedap juga membolehkan pam peristaltik beroperasi dengan stabil dalam persekitaran yang keras seperti tekanan tinggi dan suhu tinggi.
C. Reka bentuk laras
Pam peristaltik biasanya mempunyai penyesuaian dalam struktur, seperti daya mampatan roller/cam laras, sensitiviti sensor aliran laras.
Reka bentuk laras ini membolehkan pam peristaltik menyesuaikan diri dengan ciri -ciri bendalir dan keperluan penghantaran yang berbeza, meningkatkan fleksibiliti dan fleksibiliti peralatan.
Parameter
Reka bentuk struktur padat
Peranan struktur mampatan
Peranan utama struktur mampatan adalah untuk memegang hos di tempat dan memastikan bahawa roller dapat memerah hos semasa putaran, sehingga mendorong cecair ke hadapan. Pada masa yang sama, struktur mampatan juga perlu mempunyai keupayaan pelarasan tertentu untuk menyesuaikan tahap penyemperitan hos mengikut keperluan sebenar.
Titik reka bentuk struktur mampatan
► Pemilihan bahan
Struktur mampatan biasanya diperbuat daripada bahan tahan karat, tahan karat, seperti keluli tahan karat atau aloi khas, untuk memastikan bahawa mereka tidak memakai atau mengubahsuai secara berlebihan semasa penggunaan yang berpanjangan.
Kekerasan bahan harus sederhana, kedua -duanya dapat membetulkan hos dengan tegas, tetapi juga untuk mengelakkan tekanan yang berlebihan pada hos dan menyebabkan kerosakan.
► Kestabilan struktur
Struktur mampatan harus mempunyai kestabilan yang baik untuk mencegah longgar atau ubah bentuk semasa operasi kepala pam.
Melalui reka bentuk struktur dan pengukuhan struktur yang munasabah, seperti meningkatkan struktur sokongan atau menggunakan bar tetulang, kestabilan struktur termampat dapat ditingkatkan.
► Fungsi pelarasan
Struktur mampatan harus mempunyai fungsi pelarasan untuk menyesuaikan tahap penyemperitan hos mengikut permintaan sebenar.
Kaedah pelarasan boleh menjadi pelarasan manual, seperti melalui bahagian -bahagian seperti tombol atau bolt; Ia juga boleh menjadi pelarasan automatik, seperti kawalan gelung tertutup melalui komponen seperti sensor dan pengawal.
► Prestasi pengedap
Struktur padat harus mempunyai prestasi pengedap yang baik untuk mencegah kebocoran cecair atau kekotoran luaran dari memasuki bahagian dalam kepala pam.
Prestasi pengedap struktur mampatan dapat ditingkatkan dengan menggunakan gasket pengedap, cincin pengedap dan komponen lain.
► senang dijaga
Struktur mampatan harus mudah dikeluarkan dan dibersihkan supaya ia dapat dikendalikan dengan mudah dan cepat apabila hos perlu diganti atau dikekalkan.
Dengan mengamalkan pendekatan reka bentuk modular yang standard, proses pembongkaran dan pemasangan struktur mampatan dapat dipermudahkan.
Jenis struktur mampatan
Mengikut keperluan aplikasi praktikal dan keperluan reka bentuk pam peristaltik, struktur mampatan boleh digunakan dalam pelbagai jenis, seperti:
Jenis mampatan bolt
Hos ditetapkan pada kepala pam melalui bolt dan pengikat lain, dan tahap penyemperitan hos diselaraskan dengan menyesuaikan tahap pengetatan bolt.
Jenis pemampatan pengapit
Pada kali pertama anda menerima produk ini, kami akan mempunyai juruteknik khas untuk menghubungi anda untuk pemasangan, pentauliahan dan sokongan teknikal yang lain.
Jenis pemadatan automatik
Fungsi secara automatik menyesuaikan tahap pemadatan melalui sensor dan pengawal dan komponen lain secara automatik boleh menyesuaikan tahap penyemperitan hos mengikut keperluan sebenar.
Langkah berjaga -jaga untuk reka bentuk struktur mampatan
Memastikan bahawa daya hos adalah seragam
Apabila mereka bentuk struktur mampatan, ia harus memastikan bahawa hos dapat ditekankan secara merata apabila ia diperah untuk mengelakkan penyemperitan yang berlebihan atau daya yang tidak mencukupi.
Pertimbangkan bahan dan saiz hos
Bahan dan saiz hos yang berbeza mempunyai keperluan yang berbeza untuk struktur mampatan, jadi reka bentuk harus sepenuhnya mempertimbangkan bahan dan saiz hos dan faktor lain.
Ciri cecair dan keperluan pengangkutan
Ciri -ciri cecair (seperti kelikatan, kakisan, suhu, dan sebagainya) dan keperluan pengangkutan (seperti aliran, tekanan, dan lain -lain) juga akan memberi kesan kepada reka bentuk struktur mampatan, begitu pertimbangan komprehensif perlu diambil kira dalam reka bentuk.
Kesedaran mekanisme pengawalseliaan aliran
Peraturan kelajuan adalah kaedah yang paling biasa dan langsung dalam peraturan aliran pam peristaltik. Dengan mengubah kelajuan putaran pam peristaltik, bilangan media perisit peristaltik di kepala pam boleh diubah setiap unit masa, untuk mencapai penyesuaian aliran.
◆ Peraturan penyongsang:
Penyongsang menyesuaikan kelajuan motor dengan mengubah kekerapan bekalan kuasa, dengan itu secara tidak langsung mengawal aliran pam.
Kaedah ini mempunyai kehilangan kuasa yang rendah dan ketepatan pelarasan yang tinggi, dan sesuai untuk masa -masa di mana kadar aliran perlu dikawal dengan tepat.
◆ Kelajuan mengawal motor:
Kelajuan mengawal motor menyesuaikan kelajuan dengan menukar medan magnet atau arus di dalam motor.
Motor yang mengawal kelajuan biasanya berkaitan secara langsung dengan pam peristaltik, dan aliran pam dikawal dengan mengawal kelajuan motor.
Injap pengawalseliaan dipasang pada paip keluar pam, dan rintangan bendalir diubah dengan pembukaan injap pengawalseliaan, untuk menyesuaikan kadar aliran.
◆ Injap kawalan manual:
Laraskan kadar aliran dengan berputar secara manual pemegang injap pengawalseliaan untuk menukar pembukaan injap.
Kaedah ini mudah dan intuitif, tetapi tahap ketepatan dan automasi adalah rendah.
◆ Injap Pengawalseliaan Automatik:
Injap pengawalseliaan automatik biasanya disambungkan ke pengawal PID untuk membentuk sistem kawalan gelung tertutup.
Menurut nilai aliran pratetap dan isyarat aliran masa nyata yang dikesan oleh meter aliran, pengawal PID mengawal pembukaan injap pengawalseliaan untuk merealisasikan pelarasan aliran automatik.
Peraturan pintasan
Peraturan pintasan adalah untuk menukar aliran pam dengan menyesuaikan shunt pintasan. Paip pintasan ditetapkan di antara saluran keluar dan salur masuk pam. Dengan menyesuaikan pembukaan injap pintasan, sebahagian daripada aliran dikembalikan ke salur masuk melalui pintasan, untuk mencapai tujuan mengawal aliran.
Peraturan injap pintasan:
Aliran melalui pintasan diselaraskan dengan berputar pemegang injap pintasan untuk menukar pembukaan injap.
Kaedah ini dapat merealisasikan pelarasan aliran tanpa mengubah lengkung ciri pam, dan sesuai untuk masa -masa operasi berterusan pam dalam aliran kecil.
Sesetengah pam peristaltik jenis aliran mengamalkan struktur kepala pam pelbagai untuk merealisasikan pengagihan aliran pelbagai melalui siri dan rongga pam selari. Struktur multistage dapat mengedarkan cecair ke rongga pam yang berlainan mengikut keperluan yang berbeza, dengan itu menyedari kawalan kadar aliran multistage.
◆ Pelarasan kepala pam siri:
Tukar jumlah output aliran dengan meningkatkan atau mengurangkan bilangan kepala pam dalam siri.
Setiap kepala pam boleh menyesuaikan aliran secara bebas untuk kawalan aliran yang lebih halus.
◆ Pelarasan kepala pam selari:
Dengan menghubungkan pelbagai kepala pam secara selari, output aliran yang ditapis direalisasikan.
Setiap kepala pam boleh berfungsi secara bebas atau bersekutu untuk memenuhi keperluan aliran yang berbeza.
Kaedah pelarasan lain
Sebagai tambahan kepada kaedah pelarasan biasa di atas, terdapat beberapa kaedah pelarasan lain yang boleh dipilih mengikut keperluan sebenar. Sebagai contoh, dengan menukar struktur paip kepala pam (seperti diameter dan panjang paip) untuk menukar kelajuan aliran dan rintangan bendalir dalam ruang pam, untuk mencapai peraturan aliran. Di samping itu, jisim sederhana yang boleh diangkut per unit masa boleh diubah dengan menyesuaikan tekanan penyemperitan pam peristaltik, untuk mengawal kadar aliran.
